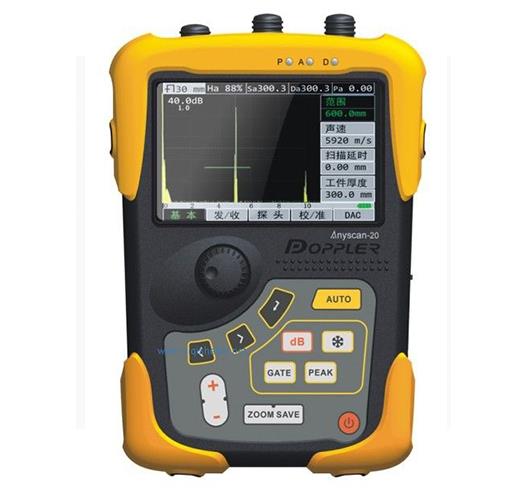

超聲波相控陣檢測儀是一種利用超聲波進行無損檢測的先進技術，通過相控陣技術實現對被測物體的全面檢測。下面將詳細介紹超聲波相控陣檢測儀的原理和應用。
一、原理 超聲波相控陣檢測儀是利用超聲波在被測物體中傳播的特性來進行檢測的。其原理基于超聲波經過被稱為探頭的發射器和接收器，通過控制超聲波的發射和接收時機以及方向，實現對被測物體內部缺陷的檢測和成像。
超聲波相控陣發射器由多個單元組成，每個單元可以獨立發射超聲波。這樣，通過適時適量地控制每個單元的發射信號，超聲波檢測儀 可以形成任意方向和形式的波束。而接收器也是由多個單元組成，用于接收超聲波的反射信號。通過控制接收單元的適時接收，可以獲得被測物體內部不同方向的反射信號，從而形成一個完整的三維圖像。
具體來說，超聲波相控陣檢測儀的工作過程如下：
發射陣列：控制每個單元的發射時間和幅度，發射一組超聲波信號，形成波束。
超聲波傳播：發射的超聲波在被測物體中傳播，與內部的缺陷或界面發生反射、散射或透射。
接收陣列：控制每個單元的接收時間，接收反射信號。
信號處理與分析：通過算法進行信號處理和分析，提取有用信息，并計算缺陷的位置和特征參數。
生成圖像：將得到的信息以二維或三維圖像的形式呈現，便于用戶分析和判斷。
二、應用 超聲波相控陣檢測儀具有廣泛的應用領域，可以用于各種材料和結構的缺陷檢測和評估。以下是一些常見的應用領域和具體案例：
飛機航空領域： 超聲波相控陣檢測儀可以用于飛機結構的缺陷檢測，例如飛機機翼、機身等部位的龍骨、蒙皮等。通過高分辨率的成像和探測能力，可以提高飛機的安全性和可靠性。
石油、天然氣管道行業： 超聲波相控陣檢測儀可以用于石油、天然氣管道的檢測和評估。超聲應力檢測 通過對管道內部的缺陷進行無損檢測，能夠及早發現管道的腐蝕、裂紋等問題，預防管道事故的發生。
鐵路、橋梁維護領域： 超聲波相控陣檢測儀可以用于鐵路、橋梁等工程結構的無損檢測。例如，對鐵路軌道的螺栓、焊縫等進行檢測，評估其安全狀況。對橋梁結構的梁、樁等進行檢測，發現潛在的缺陷和病害。
壓力容器、管道行業： 超聲波相控陣檢測儀可以用于壓力容器、管道的缺陷檢測和評估。通過對容器壁厚、焊縫等進行檢測，能夠早期發現裂紋、腐蝕等問題，并進行分析和評估，提高設備的安全性和可靠性。
汽車、船舶制造行業： 超聲波相控陣檢測儀可以用于汽車、船舶等制造行業的零部件檢測。例如，對發動機零件、車身焊接縫、船體結構等進行缺陷檢測，提高產品的質量和性能。
總之，超聲波相控陣檢測儀是一種先進的無損檢測技術，具有廣泛的應用領域。通過其高分辨率的成像和探測能力，可以提高產品和構件的安全性和可靠性，減少事故的發生。
