(一) 工頻機控制原理

在工頻的空氣壓縮機控制系統中， 普遍采用后端管道上安裝的壓力傳感器來控制空氣壓縮機的運 行。空壓機啟動時，加載閥處于不工作態即關閉狀態，空壓機頭進氣口關閉，電機空載啟動。當空氣壓縮機啟動運行后， 如果后端設備用氣量較大， 儲氣罐和后端管路中壓縮氣壓力未達到壓力上限 值，則控制器動作加載閥，打開進氣口，電機負載運行，不斷地向后端管路產生壓縮氣。如果后端用氣設備停止用氣，后端管路和儲氣罐中壓縮氣壓力漸漸升高，當達到壓力上限設定值時，壓力控制器發出卸載信號，加載閥停止工作，進氣口關閉，電機空載運行。

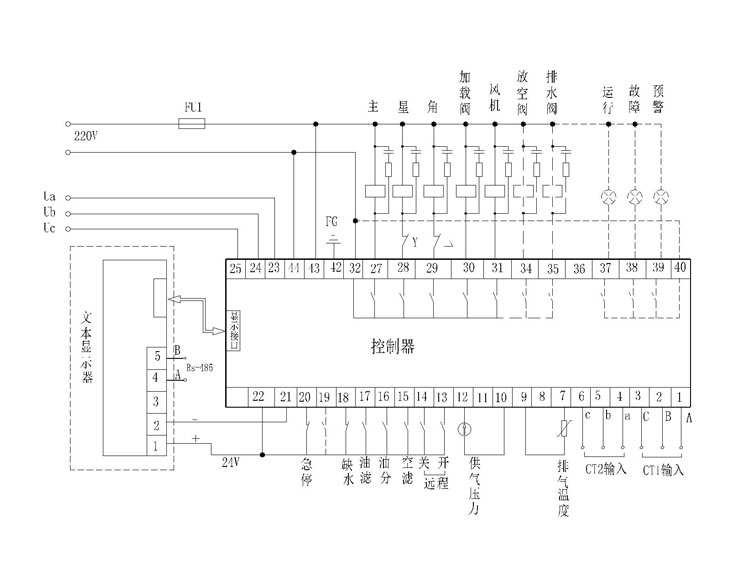

圖1. 工頻機接線圖



(二) 變頻空壓機控制原理

變頻空壓機的控制核心就在于控制器和變頻器之間，與工頻機不同的是當出氣壓力達到設定壓力之后，工頻機還是一直處于工頻狀態輸出，變頻機則會降頻輸出，始終穩定在設定壓力，不會產生多余的氣。葆德變頻空壓機與其他廠家的空壓機不同在于控制系統使用了PLC做空壓機主控制器，使用7寸顯示屏來顯示整機信息，使用遠程通信模塊來做遠程控制。葆德變頻空壓機主要分為兩類，一類是普通異步變頻機，一類是永磁同步變頻機，這兩種類型的空壓機在控制上是相類似的，主要區別在變頻器控制電機的原理不同。

控制器是整個控制系統的核心，所有的故障檢測，故障信息都是由控制器檢測發出。壓力傳感器、溫度傳感器、電流互感器與變頻器的通信數據交換、遠程通信模塊數據交換、觸摸屏信息顯示這些都是直接與控制器連接。

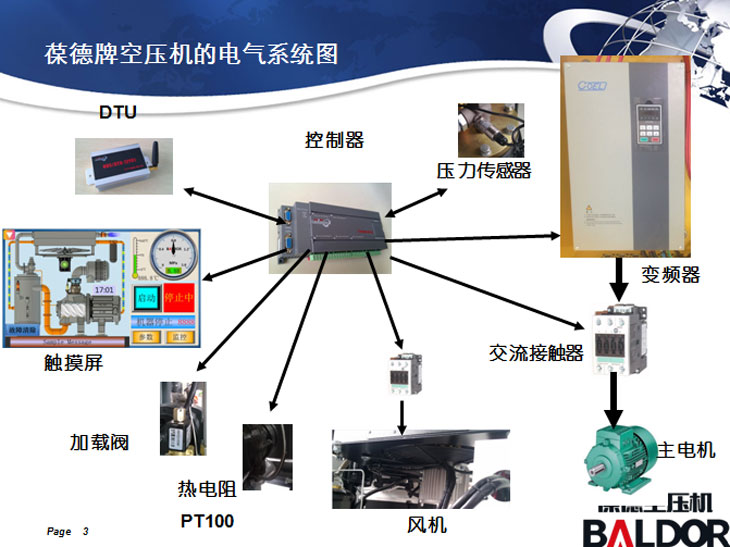

圖2. 變頻機控制系統圖
